Почему деформируются крупные прямоугольные воздуховоды
Прогиб широкой стенки, хлопки при пуске вентилятора, перекос фланца и вмятина после разгрузки выглядят как одна проблема — воздуховод потерял форму. Эти изменения формы могут иметь разные причины. На состояние крупной прямоугольной секции влияют перепад давления, размеры панелей, конструкция усиления, положение опор и механические воздействия. Увеличение толщины металла помогает не во всех случаях.
Ниже разбираем, как отличить деформацию под рабочей нагрузкой от остаточного повреждения, что проверить в конструкции и какие данные нужны для выбора решения.
Прогиб под нагрузкой и остаточная деформация
Упругий прогиб возникает под нагрузкой и исчезает после её снятия. Например, широкая стенка отклоняется при работе вентилятора и возвращается в исходное положение после остановки и выравнивания давления. При изменении режима тонкая панель может резко менять форму с характерным хлопком. Сам по себе такой звук не позволяет признать участок ни исправным, ни дефектным: проверяют величину прогиба, рабочий режим и требования к конкретной конструкции.
Остаточная деформация сохраняется после снятия нагрузки. К ней относятся заломы листа, смятые углы, скручивание корпуса и стойкий перекос присоединительной рамки. Такое повреждение возможно как при перегрузке работающей системы, так и до её запуска — во время изготовления, перевозки или монтажа.
Небольшая волнистость поверхности и потеря геометрии всего сечения требуют разной оценки. По фотографии нельзя достоверно установить причину: нужны размеры, сведения об условиях работы и осмотр швов, рамок и усилений.

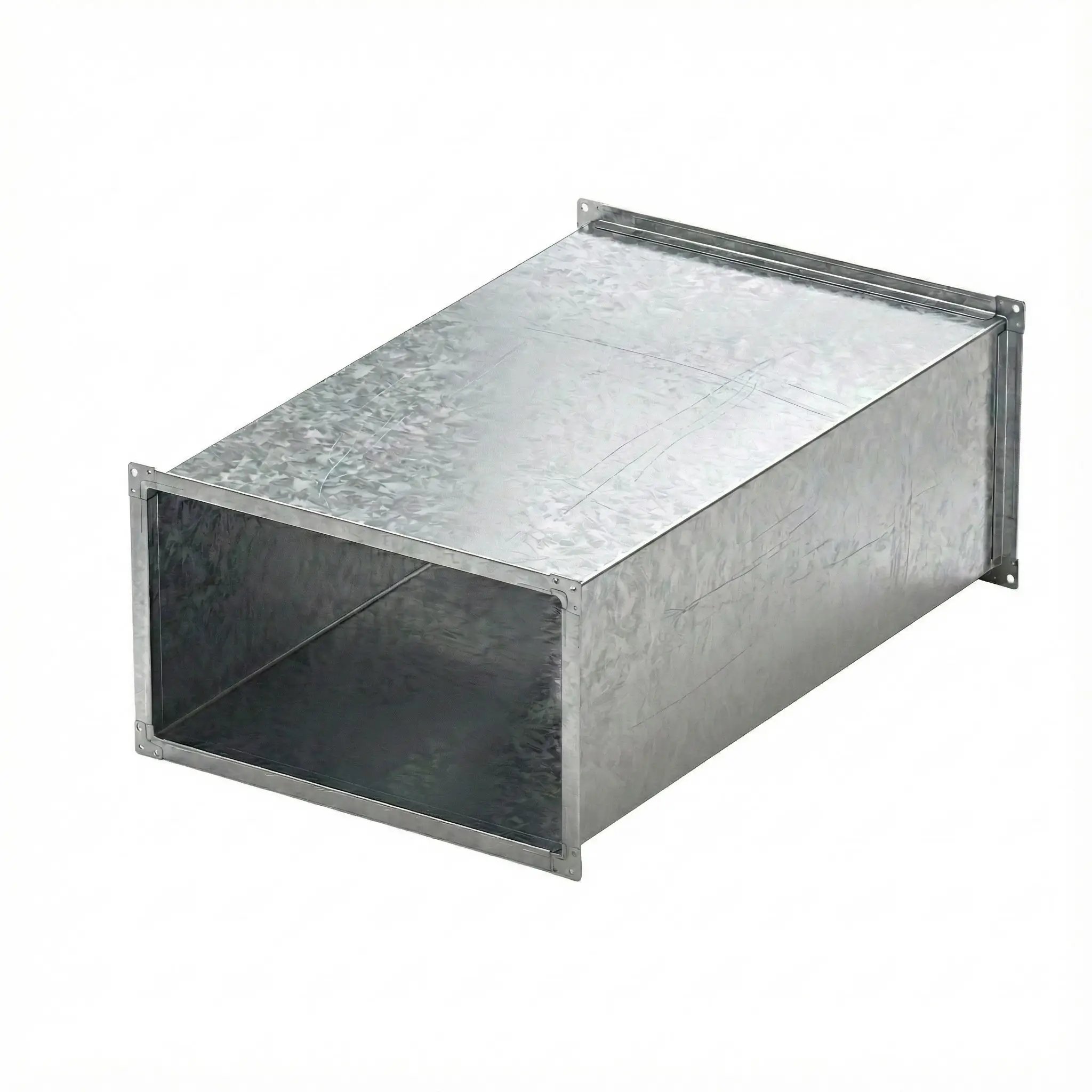

Прямой участок прямоугольного воздуховода с фланцевыми рамками на торцах.
Почему широкая стенка чувствительна к давлению
Стенка воспринимает разность давлений внутри воздуховода и снаружи. При избыточном внутреннем давлении она прогибается наружу, при разрежении — внутрь. Для крупной плоской панели существенны не только толщина листа, но и расстояния между углами корпуса, рамками и другими элементами, ограничивающими её перемещение.
При прочих равных увеличение свободного участка стенки повышает её податливость. Поэтому две секции из одинакового металла могут вести себя по-разному, если у них различаются длина, ширина панели или шаг усиления. При разрежении дополнительно проверяют устойчивость: при определённой нагрузке стенка может резко потерять первоначальную форму.
Если деформация появляется только при пуске, изменении частоты вращения вентилятора или положения клапанов, сопоставляют фактическое давление на этом участке с предусмотренным проектом. Ориентироваться только на расход воздуха или паспортный напор вентилятора недостаточно: давление в разных частях сети неодинаково.
Какие признаки помогают найти причину
Таблица помогает определить порядок проверки. Один и тот же признак может иметь несколько причин, поэтому окончательный вывод делают после обследования.
| Что наблюдается | Возможная причина | Что проверить |
|---|---|---|
| Стенка прогибается или хлопает при изменении режима | Недостаточная жёсткость панели либо давление вне расчётных условий | Перепад давления, толщину листа, размеры панели и расстояния между усилениями |
| Корпус втягивается внутрь при работе вытяжной системы | Повышенное разрежение или недостаточная устойчивость конструкции | Фактическое разрежение, положение регулирующих устройств и исполнение усилений |
| После стыковки перекошен торец, расходятся углы | Несовпадение геометрии секций или принудительное смещение при сборке | Размеры и диагонали рамок, их плоскостность, отметки опор и подвесов |
| Вмятина или залом остаются при остановленной системе | Удар, смятие грузом, давление стяжного ремня либо перегрузка при эксплуатации | Момент появления дефекта, фотографии до монтажа, состояние покрытия и швов |
| Секция провисает между опорами, стенка продавлена у крепления | Неподходящая схема опирания или неучтённая дополнительная нагрузка | Шаг и конструкцию опор, массу изоляции и огнезащиты, распределение нагрузки |
Почему соответствия толщины нормативу недостаточно
Приложение К СП 60.13330.2020 устанавливает минимальную толщину стали для фальцевых воздуховодов с учётом размера сечения и области применения. Для прямоугольных каналов размером, определяющим толщину, служит большая сторона. Отдельно учитывают ограничение соотношения сторон 1:4 и специальные требования к рабочим условиям. Нормативные значения и их применение рассмотрены в статье о выборе толщины оцинкованной стали.
Эти требования не заменяют проверку жёсткости стенок и устойчивости секции под заданной нагрузкой. Даже при соблюдении минимальной толщины могут понадобиться дополнительные рёбра, рамки или внутренние связи. И наоборот, наличие усиления не даёт основания уменьшать предусмотренную проектом толщину.
Если причина деформации — перекос при сборке или неправильное опирание, замена листа на более толстый не устраняет саму причину. Конструктивные изменения согласовывают с проектировщиком и изготовителем с учётом массы изделия, соединений и условий монтажа.
Как усиление ограничивает прогиб
Профилирование листа, в том числе зиги и предусмотренные конструкцией выштамповки, повышает жёсткость отдельных участков стенки. Наружные рёбра и промежуточные рамки уменьшают свободные размеры панели. Внутренние стяжки связывают противоположные стенки; их сечение, точки крепления и работу при положительном или отрицательном давлении определяют для выбранной конструкции.
Эти способы нельзя считать взаимозаменяемыми. Например, небольшой профиль на стенке не обязательно выполняет ту же функцию, что замкнутая усиливающая рамка. Результат зависит от жёсткости самого элемента и от того, как он закреплён на корпусе. Таблицы подбора применяют только в пределах указанных в них размеров, давлений, толщин и схем соединений.
Для внутренних элементов дополнительно учитывают сопротивление потоку и доступ для очистки. Для наружных — совместимость с изоляцией, огнезащитой и монтажными габаритами. Поэтому добавлять усиление на объекте без согласованного решения не следует.
Как влияют фланцы, длина секции и подвесы
Торцевые рамки удерживают форму концов секции, но не всегда обеспечивают достаточную жёсткость её средней части. При увеличении длины расстояние между такими рамками растёт. Уменьшение длины секций может помочь ограничить прогиб, однако при этом становится больше соединений и монтажных операций. Это решение оценивают вместе с вариантом промежуточного усиления.
При перекосе фланцев затяжка болтов способна передать усилия на корпус и дополнительно деформировать стенки. Повреждённая рамка также мешает равномерному обжатию уплотнения. Порядок проверки самого стыка приведён в материале о фланцевых соединениях прямоугольных воздуховодов.
Подвесы и опоры воспринимают массу воздуховода и предусмотренных наружных слоёв. Они должны соответствовать проектной схеме и не создавать местного смятия. Подвес и ребро жёсткости выполняют разные задачи: сокращение расстояния между подвесами само по себе не гарантирует устойчивости широкой стенки к перепаду давления.
Повреждения, которые появляются до запуска системы
Вмятины, заломы и перекосы могут возникнуть при изготовлении, погрузке, перевозке, хранении или монтаже. Для установления причины сопоставляют состояние секции на разных этапах: после производства, при получении и перед сборкой. Стяжной ремень без распределяющей прокладки способен смять широкую стенку, а опирание на выступающий угол рамки — деформировать торец.
Крупные секции нельзя использовать как опору для людей, инструмента или других грузов. При обнаружении повреждения важно сохранить фотографии исходного состояния до правки и монтажа. Общий порядок осмотра партии и оформления несоответствий описан в чек-листе приёмки воздуховодов.
Как обследовать деформированный участок
- Установить, когда появилась деформация. До монтажа, после затяжки стыка, при первом пуске или после изменения режима системы.
- Зафиксировать геометрию без рабочей нагрузки. Измерить сечение и диагонали торцов, проверить плоскостность рамок, отметить заломы и повреждения швов. Остановку и безопасный доступ организует ответственная эксплуатирующая или монтажная организация.
- Проверить фактическое исполнение. Сопоставить толщину, длину секции, усиления и опоры с чертежами; осмотреть крепления, которые могли ослабнуть или деформироваться.
- Сопоставить расчётный и фактический режимы. Измерения давления и наблюдение за участком выполняют специалисты по согласованной программе. Повреждённую сеть не запускают специально для воспроизведения хлопков.
- Определить способ устранения причины. По результатам обследования согласовывают восстановление, замену секции, изменение усиления или схемы крепления, а при необходимости — корректировку рабочего режима.
Универсальный допустимый прогиб для любого воздуховода назначать нельзя. Критерии берут из применимых к изделию технических требований и проектной документации. После ремонта проверяют не только форму корпуса, но и соединения, состояние покрытия и герметичность в предусмотренном документацией объёме.
Что согласовать до изготовления крупной секции
Чтобы оценить необходимость усиления, одних размеров и толщины недостаточно. В производственном задании должны быть согласованы:
- сечение, длина секции, материал и номинальная толщина;
- расчётный перепад давления, включая его знак: избыточное давление или разрежение;
- конструкция торцевых соединений, вид и расположение усилений;
- схема опирания и дополнительные нагрузки от изоляции или огнезащиты;
- чертежи узлов и требования к допустимым деформациям, если они заданы проектом.
Для изготовления прямоугольных воздуховодов с согласованным усилением направьте спецификацию и чертежи в отдел продаж завода «ВентСистемс». Данные о давлении и нагрузках приложите к заявке, чтобы требуемое исполнение можно было определить до запуска производства.
